TRUST 電動軸心投影布幕

TRUST 電動軸心投影布幕

白色鋼琴鏡面烤漆配上圓弧型外殼樣式,採用鋁合金材質外殼、經典時尚、防鏽蝕、抗酸鹼, 台灣本土製造。

產品特色:

可選用IR紅外線遙控器,以因應辦公室IT自動化與環境控制功能。

採用一次成形之水平鑲嵌配重桿,維持布幕平整。

搭配全球最先進高扭力軸心式管狀馬達,具防震處理電磁煞車裝置,展現堅固耐用的特性。

可依需求馬達簡易調整上限及下限分別停止位置。

滑軌式掛勾設計,可安裝於牆壁或天花板。

布幕四邊或左右黑邊蓆白布,以玻璃纖維或化纖編織基底,背底特製防背光處理,防霉、防焰功能,銀幕面可清潔擦拭。




產品介紹

高扭力軸心式管狀馬達,展現堅固耐用特性

TRUST電動軸心投影布幕使用具備防震處理電磁煞車裝置的高扭力軸心式管狀馬達,具有堅固耐用優點。馬達上調整柄可直接用手指撥動進行手動定位,使馬達運轉至預定位置,無須使用板手等工具即可輕鬆完成定位。

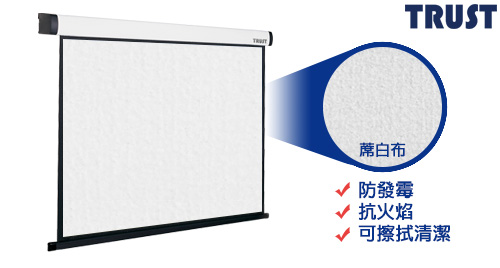

採用具備防霉、抗焰、易保養特性之蓆白材質布幕

TRUST電動布幕使用蓆白材質,以玻璃纖維或化纖編織基底,背底特製防背光處理,具備防霉、防焰功能,銀幕面可清潔擦拭,方便保養維護。

滑軌式安裝設計 (滑軌圓弧殼),施工安裝更容易

TRUST豪華型電動布幕 (滑軌圓弧殼)使用滑軌式安裝設計,使施工安裝更容易。搭配L掛鉤,能輕鬆調整布幕位置。另售輕巧型壁掛殼電動布幕,可依需求挑選合適的外殼。

台灣製造鋁合金材質外殼,堅固耐用

TRUST電動布幕外殼使用白色鋼琴鏡面烤漆。鋁合金材質的外殼具備防鏽蝕、抗酸鹼的優點,能適應台灣氣候。

專利配重桿,保持布幕平整不變形

採用一次成形之水平鑲嵌配重桿,均勻施壓結合下軌及布幕,維持布幕平整無波紋。


布幕安裝說明(滑軌圓弧殼)

【安裝注意事項】

① 安裝前請檢查銀幕及相關配件項目、數量是否正確。

② 為確保安全的安裝銀幕,天花板或牆壁必須夠堅固以便支撐銀幕的重量。

③ 請務必注意安裝牆面材質以及搭配附件之選定。

④ 安裝銀幕時,請由外側兩端安裝調整銀幕水平,左、右兩側掛架安裝位置務必不可超過30cm,此為最佳平衡點。
如果兩端掛架太靠近內側會導致布幕及外殼摩擦損壞。

⑤ 為避免任何意外或故障,請不要在銀幕上懸吊或垂掛任何物品。

⑥ 銀幕供電需求分為 (1) 電壓120V頻率60Hz及 (2) 電壓220V頻率 50/60Hz 兩種,請勿接錯。

⑦ 銀幕內馬達設有溫控開關,過熱時會自動斷電(約4分鐘),冷卻後可再操作。


布幕外觀尺寸

詳細規格

滑軌圓弧殼
輕巧壁掛殼
★布幕尺寸快速查詢: ※請選擇布幕比例和尺寸
布幕比例 投影畫面
對角線
型號 投影畫面 布幕尺寸 成品尺寸
(不含掛架)
建議售價
寬*高 寬*高 寬*深*高
公分 公分 公分
1:1 75" TBE-S75 146*146 152*152 60*60 169.6*11.4*10.6 $12,000
90" TBE-S90 177*177 183*183 72*72 200.6*11.4*10.6 $13,000
100" TBE-S100 208*208 214*214 84*84 231.1*11.4*10.6 $14,000
120" TBE-S120 238*238 244*244 96*96 261.6*11.4*10.6 $17,000
135" TBE-S135 266*266 274*274 108*108 291.6*11.4*10.6 $22,000
150" TBE-S150 295*295 305*305 120*120 323*14.3*13.4 $24,000
180" TBE-S180 356*356 366*366 144*144 384*14.3*13.4 $46,000
200" TBE-S200 396*396 406*406 160*160 424*14.3*13.4 $59,000
240" TLE-S240 478*488 488*488 192*192 502.4*18.1*24.6 $100,000
270" TLE-S270 539*549 549*549 216*216 563.4*18.1*24.6 $118,000
300" TLE-S300 600*610 610*610 240*240 624.4*18.1*24.6 $150,000
4:3 75" TBE-V75 146*110 152*116 60*45 169.6*11.4*10.6 $12,000
90" TBE-V90 177*133 183*139 72*55 200.6*11.4*10.6 $13,000
100" TBE-V100 208*156 214*162 84*64 231.1*11.4*10.6 $14,000
120" TBE-V120 238*179 244*185 96*73 261.6*11.4*10.6 $16,000
135" TBE-V135 266*200 274*208 108*82 291.6*11.4*10.6 $20,000
150" TBE-V150 295*222 305*232 120*91 323*14.3*13.4 $22,000
180" TBE-V180 356*267 366*277 144*109 384*14.3*13.4 $40,000
200" TBE-V200 396*297 406*307 160*121 424*14.3*13.4 $58,000
240" TLE-V240 478*369 488*369 192*144 502.4*18.1*24.6 $100,000
270" TLE-V270 539*414 549*414 216*162 563.4*18.1*24.6 $117,000
300" TLE-V300 600*460 610*460 240*180 624.4*18.1*24.6 $150,000
16:9
(上黑100CM)
75" TBE-H75 166*93 174*197 69*78 191.6*11.4*10.6 $15,000
90" TBE-H90 199*112 207*216 82*85 224.8*11.4*10.6 $16,000
100" TBE-H100 221*125 229*229 90*90 247*11.4*10.6 $22,000
120" TBE-H120 266*149 274*253 108*100 291.3*11.4*10.6 $24,000
135" TBE-H135 299*168 307*272 121*107 324.9*14.3*13.4 $30,000
150" TBE-H150 332*187 340*291 134*114 358.1*14.3*13.4 $36,000
160" TBE-H160 354*199 362*303 143*119 380.2*14.3*13.4 $60,000
180" TBE-H180 399*224 407*328 160*129 424.5*14.3*13.4 $60,000
200" TLE-H200 443*249 451*349 177*137 465.2*18.1*24.6 $100,000
240" TLE-H240 531*299 539*399 212*157 553.7*18.1*24.6 $116,000
270" TLE-H270 598*336 606*436 238*172 620.1*18.1*24.6 $130,000
16:10
(上黑100CM)
75" TBE-W75 166*104 174*208 69*82 191.6*11.4*10.6 $17,000
90" TBE-W90 199*125 207*229 82*90 224.8*11.4*10.6 $18,000
100" TBE-W100 221*138 229*242 90*95 247*11.4*10.6 $24,000
120" TBE-W120 266*166 274*270 108*106 291.3*11.4*10.6 $26,000
135" TBE-W135 299*187 307*291 121*114 324.9*14.3*13.4 $32,000
150" TBE-W150 332*208 340*312 134*123 358.1*14.3*13.4 $38,000
180" TBE-W180 399*249 407*353 160*139 424.5*14.3*13.4 $62,000
200" TLE-W200 443*277 451*377 177*148 465.2*18.1*24.6 $120,000
240" TLE-W240 531*332 539*432 212*170 553.7*18.1*24.6 $136,000
270" TLE-W270 598*374 606*474 238*186 620.1*18.1*24.6 $150,000
備註:
1.產品提供一年保固服務,外力損害造成不良不包含在保固範圍內。
2.布幕尺寸150吋以上、16:9布幕135吋以上運費另計,花東及台北博愛特區運費皆需另計。
3.布幕無論尺寸大小,皆僅運送至一樓。(不含樓層搬運)
4.布幕尺寸180吋以上為有接縫設計。
5.電源線在面對布幕的右側。
6.300系列(240吋-300吋之布幕)外殼皆為黑色,採上下無黑邊。

技術支援

▪ TRUST電動布幕遙控器操作說明

TRUST電動布幕遙控器操作說明

布幕向上運轉 布幕向下運轉 布幕停止運轉

布幕向上運轉

按 上鍵 一下,布幕立即向上運轉至上限位置。

布幕向下運轉

按 下鍵 一下,布幕立即向下運轉至下限位置。

停止布幕運轉

在布幕運轉中按一下 停鍵,布幕立即停止。




★遙控器對頻及相關設定方法,可參照「TRUST電動布幕遙控器設定說明-新增/複製/清除遙控器」。

[關閉內容]

▪ TRUST電動布幕遙控器對頻設定說明 - 新增 / 複製 / 清除遙控器

新增遙控器 (遙控器對頻方法)

新增遙控器
  • 第一次新增遙控器(馬達內無任何遙控器資料)或遙控器遺失,購買新遙控器時,請執行以下新增遙控器動作。
  • ① 利用迴紋針等尖狀物按壓布幕旁小孔內按鈕一下(如左圖),第一個警示聲響起。
  • ② 警示聲響起後,於5秒內按下新遙控器停鍵即可完成新增遙控器。

複製遙控器

複製遙控器之前,請先確定舊遙控器可正常使用與控制,再執行以下複製遙控器動作。

複製遙控器
  • ① 按下舊遙控器 A 鍵 一下,警示聲響一聲。
  • ② 警示聲響起後,於5秒內按下新遙控器 上鍵、下鍵 或 停鍵 任一鍵,即可完成複製遙控器。

清除遙控器

【方法一】清除主控遙控器以外所有遙控器

清除遙控器資料前,請確認所使用之遙控器可正常控制布幕。並注意執行此動作後,將會清除操作以下步驟之遙控器"以外"之所有遙控器的資料。

清除遙控器方法一
  • ① 請使用欲保留資料之遙控器。
  • ② 按住B鍵5秒,直到警示聲響一聲。
  • ③ 清除遙控器完成後,只剩目前操作的遙控器可使用,其餘遙控器的資料將會被清除。

【方法二】清除所有遙控器

清除遙控器方法二
  • ① 利用迴紋針等尖狀物,長按布幕旁小孔內按鈕(如左圖) 直至第二聲警示長聲響起。
  • ② 此時便完成清除所有遙控器資料之動作。

[關閉內容]

▪ TRUST電動布幕上下限設定 (機械式布幕)

※此調整方式僅適用於「機械式布幕」,使用電子式布幕請參照「電子式布幕上下限設定」


上下限及馬達說明圖

機械式電動布幕上下限設定方法:

A. 設定下限位置

  • 1. 請將布幕調整至欲設定下限位置之上。
  • 2. 按下遙控停鍵,撥動調整柄向外(往操作者方向)一下放開;按遙控下鍵,布幕會向下走一小步後停止,即為步進微調方式。
  • 3. 若離欲設定長度仍有一段距離,可按遙控下鍵,持續向外(往操作者方向)撥動(或一撥一放)調整柄,銀幕會向下走,直至快到達預設位置前15cm處,鬆開調整柄,按遙控停鍵,以 步驟2 步進微調方式調整最終位置。

B. 設定上限位置

(非必要請勿重新設定上點位置,避免底桿在設定過程中不慎卡進殼內)

  • 1.請將銀幕調整至欲設定上限位置之下 (離布幕外殼15cm)
  • 2.按遙控停鍵,推動調整柄向前一下放開;按遙控上鍵,銀幕會向上走一小步後停止,此即為步進微調方式
  • 3.若離欲設定位置仍有一段距離,可按遙控上鍵,持續撥動(或一撥一放)調整柄向前,布幕會向上走,直至快到達預設位置前15cm處,鬆開調整柄,按停鍵,以 步驟2 步進微調方式調整最終位置。

[關閉內容]

▪ TRUST電動布幕上下限設定 (電子式布幕)

※此調整方式僅適用於「電子式布幕」,使用機械式布幕請參照「機械式布幕上下限設定」


上下限及遙控器說明圖

TRUST電動布幕電子式上下限設定

設定定位點方向前,請先確認布幕的上下動作,與遙控器上鍵、下鍵動作相同。如果相同,可以跳過設定馬達運轉方向步驟。

  • 設定馬達運轉方向 ( 方向錯誤才需進行此步驟 )
  • 按住A鍵5秒,直到第二聲響警示聲響,放開按鍵即可改變馬達操作方向。
  • 備註: 設定馬達操作方向(原廠設定為右置型),此動作不會將定位點記憶清除,上下定位無須重新設定。

【設定上限位置】

  • ① 按B鍵一下,再按上鍵一下 進入上限設定模式
  • ② 上限設定模式中,每按一次上鍵或下鍵,布幕會移動約0.5公分。請多次按壓將布幕調整至欲設定的上限位置。
  • ③ 調整完成後,按停鍵一下,響一聲短聲後便完成上限設定。

【設定下限位置】

  • ① 按B鍵一下,再按下鍵一下 進入下限設定模式
  • ② 下限設定模式中,每按一次上鍵或下鍵,布幕會移動約0.5公分。請多次按壓將布幕調整至欲設定的下限位置。
  • ③ 調整完成後,按停鍵一下,響一聲短聲後便完成下限設定。

[關閉內容]

▪ RJ11乾接點示意圖

RJ11 4P4C 乾接點示意圖

TRUST電動布幕-RJ11乾接點示意圖

線材各色代表參考如下:

  • 黃色=>共線
  • 綠色=>下線
  • 紅色=>上線
  • 黑色=>停線
  • 以上方法僅適合使用5V弱電傳送訊號給機板控制升降

注意:若使用110v電壓控制將可能造成機板損壞

[關閉內容]

▪ 如何改變馬達運轉方向?(使上下鍵方向相反)

按住"A鍵"5秒,直到"第二聲"警示聲響,放開按鍵即可改變馬達操作方向。

此時,遙控器的上鍵及下鍵方向便會與原先動作相反。

TRUST電動布幕遙控器操作說明

[關閉內容]


投影布幕安裝實例

教會禮堂 教會禮堂

投影機及投影布幕安裝 地點: 台中市

機種:EPSON EB-685W 超短焦投影機、TRUST TBE-W100 電動軸心投影布幕

描述:

此案例為教會禮堂,需安裝兩組投影布幕及投影機。 由於牆面為特殊設計,因此需採用特殊安裝工法安裝布幕及投影機。 計算投影距離與畫面大小,規劃使用超短焦投影機種,短距離內就可投影出大畫面,並透過訊號分配器使兩邊畫面同步。 投影布幕配合投影機解析度,採用100吋16:10電動投影布幕,使投影出來的畫面能剛好符合布幕大小。

健身中心 健身中心

投影機應用 地點: 新北市

機種:HITACHI CP-WU5500 高亮度商務投影機、TRUST TBE-W195 電動軸心投影布幕

描述:

此案例為健身中心,需於飛輪區前裝設大型電動投影布幕,播放各式情境影片,讓健身者在使用飛輪的途中能夠有身歷其境的體驗,增加健身時的趣味性。 投影機使用高亮度、高解析度之類工程投影機。即使在館內的燈光照射下,也可以保持畫面清晰,帶給使用者良好的投影體驗。 投影布幕搭配投影機解析度,規劃使用投影比例16:10,尺寸為195吋的大型電動投影布幕。蓆白布面,具備防霉防焰功能,銀幕面可清潔擦拭易於保養。

商務辦公室 辦公室/會議室

投影布幕移機安裝 地點: 台北市

機種:TRUST TCM-S100 手拉壁掛式投影銀幕、TRUST TBE-S100 電動軸心投影布幕

描述:

此案例需將電動布幕及手拉布幕各一組移至新會議室,且重新安裝投影布幕。布幕尺寸大小皆為100吋,需安裝於天花板凹槽內,布幕收起時可以隱藏於天花板內,保持視覺美觀。
